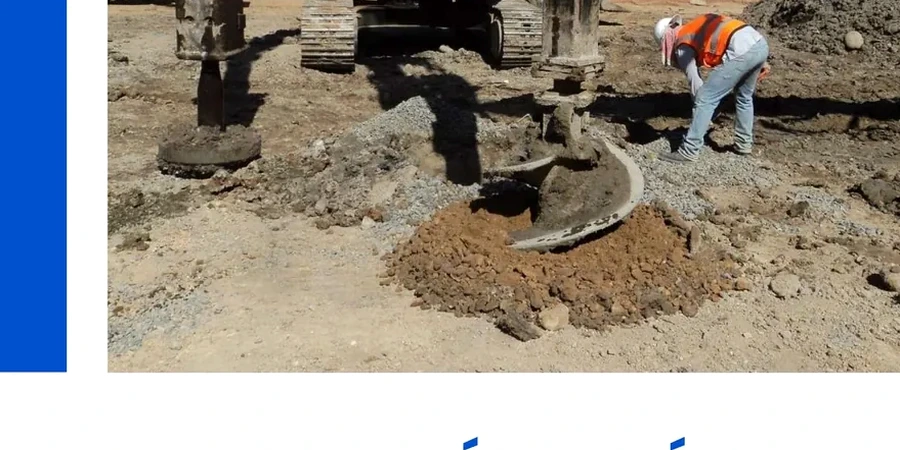

La cuenca de Santiago presenta depósitos de cenizas volcánicas y suelos finos de origen fluvio-aluvial que, en sectores como el poniente de la capital, revelan una napa freática a profundidades que no superan los 5 metros. Esta condición, sumada a la alta sismicidad de la zona central de Chile, genera un escenario propenso a la licuefacción. En nuestra experiencia trabajando con gravas de río de buena angularidad, el diseño de columnas de grava surge como una alternativa efectiva para densificar el terreno, acelerar el drenaje y elevar la capacidad portante sin necesidad de recurrir a cimentaciones profundas excesivamente costosas. La vibrosustitución permite tratar suelos limosos y arenosos sueltos, mejorando su comportamiento ante un evento sísmico como los que registra la historia de la falla de San Ramón.
La columna de grava no solo densifica: redistribuye tensiones y acelera la consolidación, transformando un suelo licuefactible en un estrato competente.
Procedimiento y alcance
Particularidades de la zona
Las condiciones del subsuelo en Vitacura, con potentes estratos de gravas fluviales densas, contrastan drásticamente con las de sectores como Quinta Normal, donde los sedimentos finos lacustres dominan el perfil. El riesgo más subestimado en Santiago es la heterogeneidad lateral: ejecutar columnas de grava sin una campaña previa de sondajes que delimite los lentes de suelo blando puede derivar en asentamientos diferenciales post-construcción. Además, el bulbo de tensiones bajo una platea de fundación debe interactuar correctamente con el patrón de columnas; un espaciamiento mal calculado anula el efecto de confinamiento lateral. El control de la vibración también es crítico en zonas urbanas densas como Providencia, donde se debe monitorear el impacto sobre edificaciones aledañas históricas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh 433.Of1996 Mod.2009 (Diseño sísmico de edificios), NCh 1508.Of2014 (Geotecnia – Estudio de mecánica de suelos), FHWA-NHI-05-043 (Ground Improvement Methods)
Servicios complementarios
Diseño de patrón de vibrosustitución
Modelación numérica de la interacción suelo-columna considerando la demanda sísmica de la zona. Definimos el diámetro, la malla de disposición y la longitud del elemento drenante para alcanzar el factor de seguridad objetivo contra licuefacción según NCh 433.
Control de calidad post-tratamiento
Verificación de la compacidad y continuidad de las columnas ejecutadas. Incluye la realización de ensayos de penetración y la interpretación de pruebas de carga para validar que el módulo de deformación del terreno mejorado cumple con las especificaciones del proyecto.
Parámetros típicos
Dudas habituales
¿En qué tipo de suelos de Santiago es más recomendable usar columnas de grava?
Son especialmente efectivas en suelos granulares sueltos saturados, arenas limosas y limos arenosos con resistencia a la penetración SPT inferior a 15 golpes. En la práctica de Santiago, las aplicamos con éxito en los depósitos finos del sector poniente y norponiente, donde la napa freática es elevada y el riesgo de licuefacción es alto.
¿Cuánto cuesta diseñar e implementar un sistema de columnas de grava?
El costo del diseño e implementación de columnas de grava en Santiago varía según la profundidad y la densidad de la malla. En proyectos típicos de mejoramiento de suelos bajo fundaciones superficiales, la inversión se sitúa en un rango de $680.000 a $2.277.000, dependiendo del volumen de grava requerido y la logística de ejecución.
¿Qué ventaja tiene la columna de grava frente a un pilote de grava compactada?
La principal ventaja es el drenaje. Mientras un pilote busca transmitir cargas a un estrato profundo, la columna de grava trabaja densificando el suelo circundante y funcionando como un dren vertical de alta permeabilidad. Esto acelera la disipación de la presión de poros durante un sismo, reduciendo el potencial de licuefacción de forma más efectiva que un pilote aislado.
¿Cómo se verifica que las columnas de grava fueron bien ejecutadas?
Realizamos controles indirectos y directos. Monitoreamos los parámetros de instalación del vibrador (amperaje y velocidad de ascenso) en tiempo real. Posteriormente, se ejecutan ensayos de penetración estándar (SPT) o estáticos (CPT) entre las columnas para comparar la resistencia pre y post-tratamiento, asegurando que se haya alcanzado el grado de compacidad de diseño.
¿Es posible ejecutar columnas de grava cerca de edificios existentes en Santiago?
Sí, pero con precauciones extremas. La técnica de vibrosustitución genera vibraciones que deben ser monitoreadas. En zonas densamente construidas como Santiago Centro, evaluamos la velocidad de partícula pico (PPV) para evitar daños en estructuras aledañas. En algunos casos se prefiere el desplazamiento con aire comprimido en seco para minimizar el riesgo de inestabilidad en suelos saturados sensibles. Ver más.
