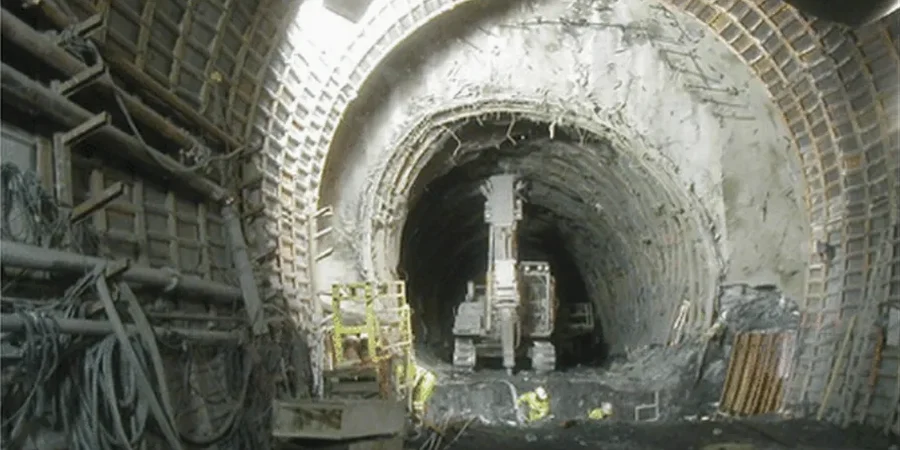

La cuenca de Santiago está rellena con más de 500 metros de depósitos aluviales y fluviales no consolidados. Excavar un túnel en estos suelos finos, con niveles freáticos altos en sectores como el eje Alameda-Providencia, no es un problema menor. La baja capacidad de soporte y la presencia de bolsones de arcilla limosa exigen un análisis geotécnico detallado antes de mover un solo metro cúbico de tierra. Nuestro equipo técnico aborda la caracterización del macizo combinando ensayos de laboratorio avanzados con modelos constitutivos realistas. Cuando el perfil estratigráfico muestra intercalaciones de arena fina saturada, complementamos la campaña con un ensayo CPT para obtener un registro continuo de la resistencia a la penetración y detectar lentes de baja densidad que podrían colapsar durante la excavación.
Un túnel en suelo blando sin un modelo de deformación previo es una apuesta ciega contra el agua subterránea y la subsidencia.
Procedimiento y alcance
Particularidades de la zona
Ignorar la microzonificación sísmica de Santiago, contenida en la NCh433 y el estudio de riesgo de la RM, es una falla grave. La respuesta dinámica de un depósito de suelo blando amplifica las ondas sísmicas de manera distinta a la roca dura. En túneles, el riesgo no es solo el colapso estructural, sino la licuefacción de lentes arenosos confinados que pueden fluidificar el frente de excavación. Un estudio geotécnico riguroso debe modelar la interacción suelo-estructura bajo el sismo de diseño y verificar la estabilidad de la sección sin revestir durante la fase constructiva. La subsidencia en superficie por pérdida de terreno es otro vector de riesgo crítico que monitoreamos con cálculos de convergencia-confinamiento.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh 433.Of1996 Mod.2009 (Diseño sísmico de edificios), NCh 3253 (Triaxial no consolidado-no drenado), NCh 3271 (Consolidación unidimensional)
Servicios complementarios
Modelo Geológico-Geotécnico 3D
Construimos un modelo digital del subsuelo a lo largo del trazado del túnel, integrando sondajes, ensayos CPTu y perfiles de refracción sísmica para delimitar unidades geotécnicas y predecir cambios en el frente de excavación.
Análisis de Interacción Suelo-Túnel
Cálculo numérico de elementos finitos (FEM) para simular las fases de excavación y revestimiento. Entregamos curvas de convergencia, presiones de soporte requeridas y verificación de asentamientos superficiales en zonas urbanas densas.
Parámetros típicos
Dudas habituales
¿Qué diferencia un análisis para túnel en suelo blando de uno en roca dura en Santiago?
La diferencia radica en el control de deformaciones y el agua. En suelo blando, como las gravas aluviales finas o los limos de la cuenca de Santiago, el túnel tiende a converger si no se aplica un soporte inmediato. El estudio se enfoca en la resistencia al corte no drenada y la permeabilidad. En roca dura, el foco está en las discontinuidades y la estabilidad de bloques. En suelo blando modelamos la subsidencia en superficie, algo que en roca competente es casi imperceptible.
¿Cuánto cuesta un estudio geotécnico para un túnel en suelo blando en Santiago?
El costo varía según la longitud del túnel, la cantidad de sondajes profundos y los ensayos triaxiales requeridos. Para un proyecto típico en Santiago, los honorarios del estudio geotécnico completo oscilan entre $2.189.000 y $7.347.000, dependiendo de la complejidad del perfil estratigráfico y la necesidad de modelación numérica avanzada.
¿Qué ensayo de laboratorio es indispensable para estos túneles?
El ensayo triaxial consolidado no drenado (CU) es indispensable. Permite obtener la cohesión y el ángulo de fricción efectivos del suelo fino saturado. También es crítico el ensayo edométrico para calcular el módulo de deformación y predecir asentamientos. Sin estos dos ensayos, el modelo geotécnico carece de parámetros de rigidez realistas para la simulación numérica de la excavación.
¿Consideran el efecto del sismo en el diseño del túnel en suelo blando?
Sí, es obligatorio en Chile. Aplicamos un análisis pseudoestático según la NCh433, incorporando un coeficiente sísmico horizontal al modelo de elementos finitos. Verificamos la ovalización de la sección del túnel y la estabilidad del frente de excavación bajo carga cíclica. En zonas de alto potencial de licuefacción, como sectores con arena fina saturada, realizamos un análisis dinámico acoplado de tensión-flujo para garantizar la integridad estructural.
