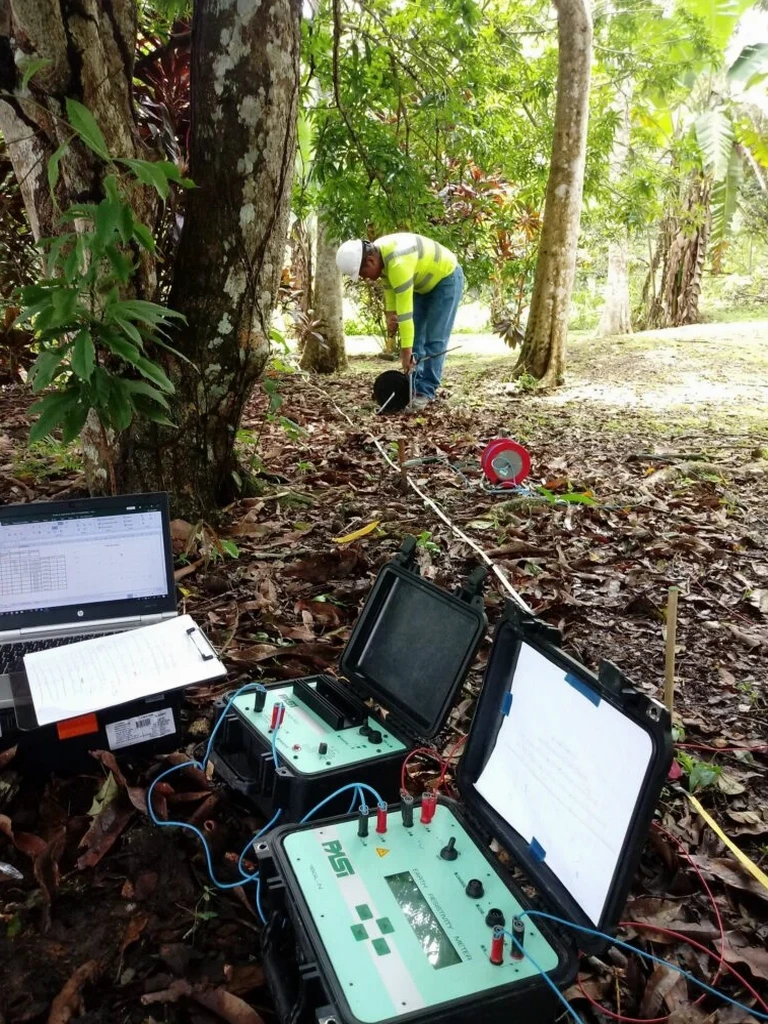

En un proyecto de ampliación de una subestación en la comuna de Quilicura nos encontramos con un perfil de resistividades que nadie esperaba. La grava fluvial del río Mapocho, que en superficie parecía uniforme, escondía un lente de arcilla expansiva a 8 metros de profundidad. Si no hubiéramos ejecutado el sondeo vertical eléctrico completo, ese detalle habría invalidado el diseño de la malla de puesta a tierra. En Santiago, donde el subsuelo alterna depósitos aluviales gruesos con intercalaciones finas, la resistividad eléctrica no es un trámite: es la diferencia entre un sistema que opera bajo norma y uno que falla en la primera temporada de lluvias. Cuando los perfiles de SEV muestran contrastes bruscos, complementamos la información con ensayos de penetración SPT para calibrar los valores de resistividad con la compacidad real del depósito, algo que en la cuenca de Santiago marca una ventaja operativa enorme.
En la cuenca de Santiago, un SEV bien calibrado te revela la estratigrafía real sin mover un metro cúbico de suelo. Y eso, en ciudad, vale semanas de obra.
Procedimiento y alcance
Particularidades de la zona
Santiago está emplazada sobre la cuenca del río Maipo, con rellenos sedimentarios que superan los 400 metros de espesor en el sector de Puente Alto. Esa potencia de sedimentos, combinada con la actividad sísmica de la zona de subducción frente a las costas de Chile, implica que el subsuelo no solo varía lateralmente sino que responde distinto ante un evento sísmico según la profundidad y la saturación. Un SEV que no discrimina correctamente los horizontes de baja resistividad asociados a lentes arcillosos puede subestimar la corrosividad del terreno y llevar a un dimensionamiento insuficiente de la protección catódica en estructuras enterradas. El error más frecuente en Santiago es asumir que la resistividad superficial medida con un telurómetro de cuatro puntas refleja el comportamiento a 10 o 20 metros; en suelos con intercalaciones de grava limpia, el valor real puede ser el triple. Por eso el modelo multicapa es innegociable.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh 3328 Standard Guide for Using the Direct Current Resistivity Method for Subsurface Site Characterization, NCh 3171:2010 Diseño y construcción de sistemas de puesta a tierra, IEEE Std 80-2013 Guide for Safety in AC Substation Grounding
Servicios complementarios
SEV para puesta a tierra
Perfil de resistividad multicapa para diseño de mallas de puesta a tierra conforme a NCh 3171. Modelamos la resistividad equivalente del terreno con inversión 1D y entregamos los datos en formato compatible con CYMGRD y ETAP.
Tomografía eléctrica 2D
Para trazados lineales de líneas de transmisión o tuberías en Santiago, la tomografía de resistividad 2D resuelve variaciones laterales que el SEV puntual no captura. Ideal en terrenos con paleocanales del Mapocho.
Corrosividad del suelo
Clasificamos la agresividad del suelo según los criterios de resistividad de la norma AWWA C-105, combinando SEV con medición de potencial redox en sectores industriales de Santiago como Cerrillos o Maipú.
Prospección geoeléctrica para agua subterránea
El SEV detecta horizontes saturados de baja resistividad en el acuífero de la cuenca de Santiago. Aportamos profundidad estimada del nivel freático y espesor del acuífero para pozos de monitoreo o captación.
Parámetros típicos
Dudas habituales
¿En qué casos basta un SEV puntual y cuándo se necesita una tomografía 2D en Santiago?
Un SEV puntual con arreglo Schlumberger funciona bien cuando el subsuelo es razonablemente homogéneo en la horizontal, por ejemplo en terrenos de la zona norte de Santiago donde los depósitos aluviales del Mapocho presentan estratificación tabular. Si el proyecto cruza paleocanales, zonas de falla o el contacto entre abanicos aluviales y depósitos finos —algo común en el sector oriente, entre Las Condes y La Reina— la tomografía 2D evita interpretaciones erróneas porque mapea los cambios laterales de resistividad que un sondeo único no detecta.
¿Con qué profundidad de investigación trabajan los SEV que ejecutan en Santiago?
Depende de la apertura de electrodos que permita el terreno. En zonas urbanas densas como Providencia solemos alcanzar entre 30 y 50 metros de profundidad efectiva con aperturas AB/2 de 100 a 150 metros. En terrenos más despejados del sector sur, en comunas como San Bernardo o Puente Alto, extendemos la apertura hasta 200 metros y logramos investigar 60 metros o más. La profundidad real la determina la relación AB/2 y la resistividad del subsuelo; en suelos muy conductivos la penetración efectiva se reduce.
¿Qué diferencia hay entre medir resistividad con un telurómetro y hacer un SEV completo?
El telurómetro de cuatro puntas mide un valor de resistividad aparente a una profundidad fija —típicamente la separación entre electrodos— y asume que el terreno es homogéneo. El SEV, en cambio, varía progresivamente la separación de electrodos y construye una curva de resistividad aparente que luego se invierte matemáticamente para obtener un modelo multicapa: resistividad real y espesor de cada horizonte. En Santiago, donde es habitual encontrar gravas limpias sobre arcillas o viceversa, el telurómetro puede estar viendo un promedio que no representa ninguna de las capas reales.
¿Cuánto cuesta un estudio de resistividad eléctrica con SEV en Santiago?
El costo de un SEV en Santiago oscila entre $318.000 y $432.000, dependiendo de la cantidad de sondeos, la apertura máxima requerida y las condiciones de acceso al terreno. Si el proyecto exige tomografía 2D o integración con otros ensayos geotécnicos, el alcance se ajusta en la cotización. El valor incluye la campaña de campo, el procesamiento con software de inversión especializado y el informe técnico con los modelos geoeléctricos y las recomendaciones de diseño.
