La cuenca de Santiago impone desafíos geotécnicos muy particulares que la normativa chilena aborda con exigencia. La NCh 433 Of.1996 modificada en 2009, junto con el D.S. 61, establecen la obligatoriedad de clasificar el suelo según la velocidad de onda de corte en los primeros 30 metros (Vs30). Para proyectos Clase B, C o F, la tomografía sísmica de refracción y reflexión entrega esa clasificación con precisión, mapeando contrastes de impedancia que otros métodos indirectos no logran resolver. Cuando en la zona oriente de Santiago los depósitos fluviales del Mapocho esconden lentes de grava gruesa o bloques erráticos, complementamos la campaña con sondajes SPT para calibrar los perfiles de velocidad con datos directos de resistencia, y en la periferia sur, sobre suelos finos de la Formación Lo Barnechea, el ensayo CPT permite extender la caracterización en profundidad sin perder continuidad estratigráfica.
La refracción sísmica en suelos de Santiago entrega la Vs30 exigida por la NCh 433 y revela contactos litológicos ciegos que las calicatas no alcanzan.
Procedimiento y alcance
Particularidades de la zona
La estacionalidad en Santiago tiene un efecto directo en la calidad de los registros sísmicos. Durante los meses secos de primavera y verano, la baja humedad del suelo en los depósitos superficiales atenúa la señal y obliga a aumentar la energía de impacto o a compactar artificialmente la zona de disparo. En invierno, en cambio, las lluvias que saturan los limos del sector poniente mejoran el acople sísmico pero reducen la velocidad de onda P, lo que puede enmascarar contactos litológicos reales si no se cruza con datos de pozo. El riesgo más serio que enfrentamos en esta ciudad es la presencia de lentes de material fino saturado intercalados en gravas, porque generan atenuación diferencial y falsas anomalías de baja velocidad que un procesamiento estándar, sin modelado de amplitudes, podría interpretar erróneamente como zonas de falla o rellenos antrópicos profundos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh 433 Of.1996 Mod. 2009 – Diseño sísmico de edificios, D.S. 61 – Reglamento que fija requisitos de diseño y construcción, NCh 3328 – Standard Guide for Using the Seismic Refraction Method, NCh 165 – Standard Guide for Using the Seismic Reflection Method
Servicios complementarios

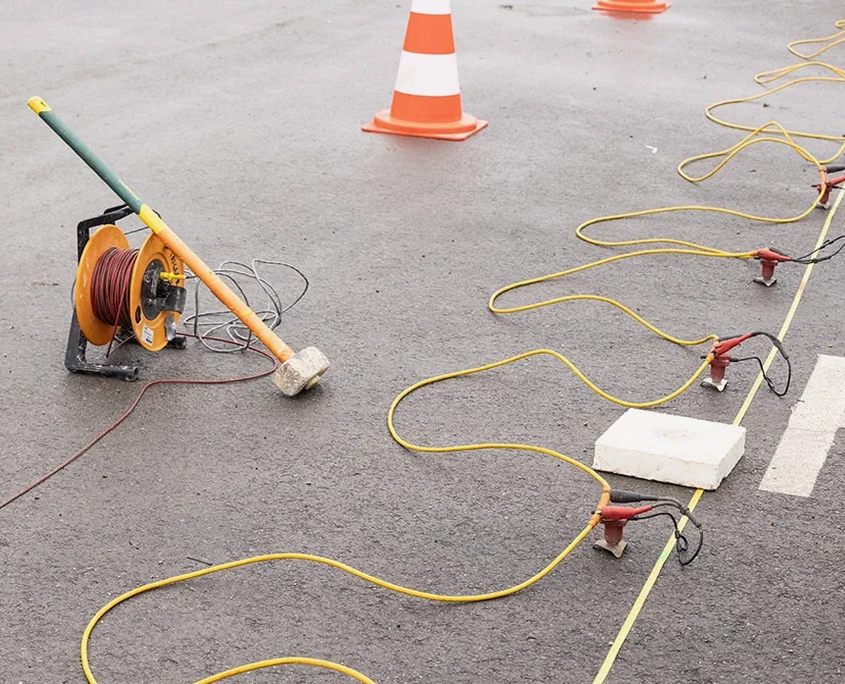

Perfilaje de refracción sísmica para clasificación Vs30
Tendidos lineales de 24 a 96 geófonos para obtener el perfil de velocidad de onda de corte en los primeros 30 metros. Aplicamos tomografía de tiempos de viaje con inversión iterativa y entregamos el perfil en formato digital compatible con software de diseño estructural. Este es el método directo que exige la NCh 433 para proyectos Clase B en Santiago.
Tomografía de reflexión para mapeo de basamento y fallas
Configuración de punto medio común (CMP) con tendidos de alta resolución para detectar el contacto suelo-roca, paleocanales del río Mapocho y estructuras geológicas someras. Procesamos las secciones con corrección estática, deconvolución y migración, generando imágenes del subsuelo interpretables por geólogos e ingenieros.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta una campaña de tomografía sísmica de refracción en Santiago?
Una campaña típica en Santiago, que incluye movilización, adquisición con equipo de 48 canales, procesamiento e informe, se sitúa entre $1.202.000 y $2.563.000 según la longitud del tendido, la profundidad objetivo y la complejidad del terreno. Los proyectos que solo requieren clasificación Vs30 con un tendido corto suelen estar en el rango inferior, mientras que los mapeos profundos con fuente de energía de mayor porte alcanzan el rango superior.
¿Qué diferencia hay entre refracción sísmica y el ensayo MASW para obtener la Vs30?
La refracción sísmica modela el subsuelo como capas con velocidades sísmicas definidas a partir de los tiempos de primera llegada, lo que la hace muy precisa para identificar contactos geológicos netos como el techo rocoso. El MASW, en cambio, analiza la dispersión de ondas superficiales y promedia la velocidad en capas, siendo más robusto cuando hay inversiones de velocidad. En Santiago, donde las gravas sobre roca son el caso más común, la refracción suele dar mejor resultado, pero en zonas con rellenos antrópicos heterogéneos conviene combinar ambos.
¿Es necesario un permiso municipal para realizar los tendidos sísmicos en la vía pública de Santiago?
Sí, cuando el tendido sísmico ocupa la calzada o la vereda se requiere un permiso de ocupación de bien nacional de uso público ante la Municipalidad correspondiente. Nosotros gestionamos ese trámite para el cliente, presentando el croquis del tendido y el plan de desvío peatonal si es necesario. En terrenos privados no se requiere permiso municipal, solo la autorización del propietario.
